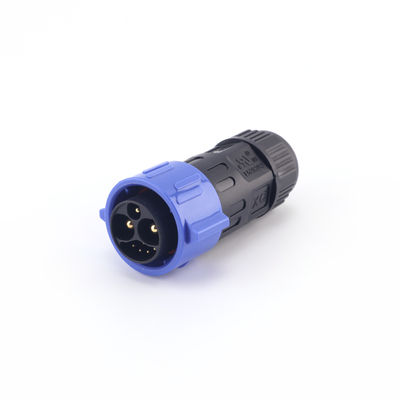

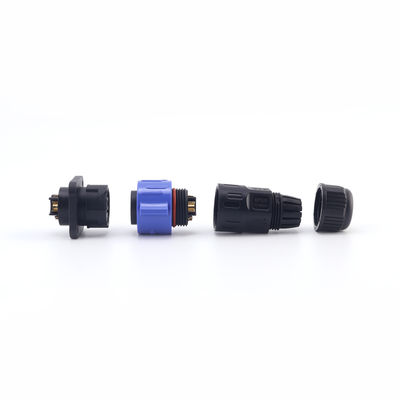

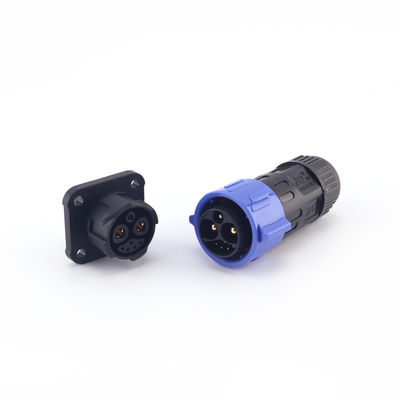

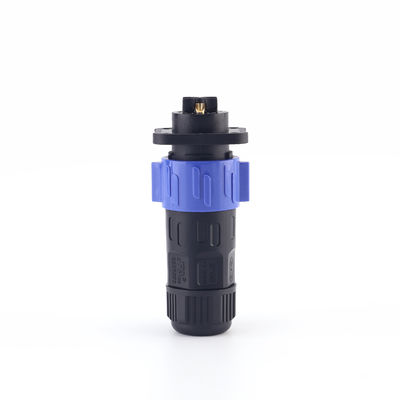

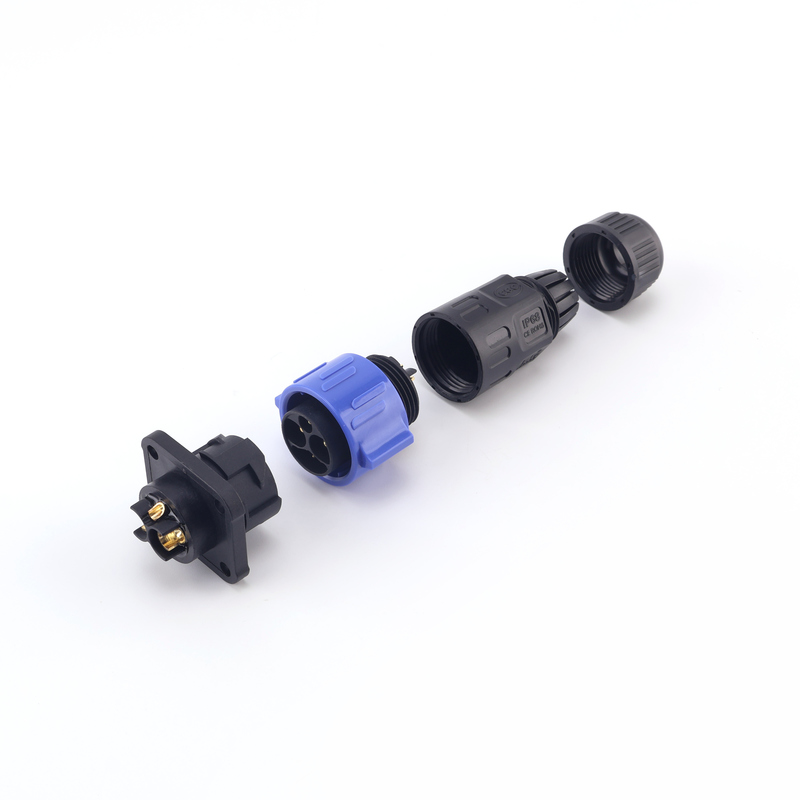

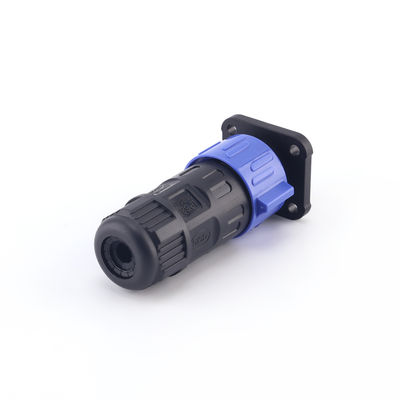

هسته جدید M25 2+1+5، ماده نایلون، ولتاژ بالا، انرژی جدید، ضد آب، IP67، کانکتور خود قفل.
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | XIangqian |
| گواهی: | UL |
| شماره مدل: | پایه پنل M25 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 100 قطعه |
|---|
|
اطلاعات تکمیلی |
|||
| نام تجاری: | شیانگ کیان | مواد: | نایلون، PA66 |
|---|---|---|---|
| نام رابط: | رابط IP67 M25 ضد آب در فضای باز | پین کردن: | 8 (2+1+5) هسته |
| رتبه فعلی: | 30a | رتبه ولتاژ: | 600 ولت |
| نمونه ها: | رایگان | زمان تحویل: | 5 روز |
توضیحات محصول
هسته جدید M25 2+1+5، ماده نایلون، ولتاژ بالا، انرژی جدید، ضد آب، IP67، کانکتور خود قفل.
اندازه M25، پیکربندی 2+1+5 پین (2 برای خط اصلی برق، 1 برای سیگنال / زمین یا خنثی، 5 برای پورت کنترل / سیگنال کمکی) ، ساخته شده از مواد نیلون مهندسی (PA) ،با ساختار خود قفل و طراحی ضد جدا شدناین یک راه حل اتصال ضد آب ولتاژ بالا است که به طور خاص برای سیستم های انرژی انرژی جدید (مانند اینورترهای فتوولتائیک، تجهیزات ذخیره سازی انرژی، توده های شارژ الکتریکی،جعبه های کنترل موتور کوچککل واحد به درجه حفاظت IP67 پاسخ می دهد، مقاوم در برابر آب و هوا و مقاومت در برابر خوردگی، نصب آسان و هزینه های نگهداری کم دارد.
ویژگی های محصول (نقاط فروش)
درجه حفاظت بالا: IP67 (غوطه ور شدن کوتاه مدت) ، مناسب برای محیط های بیرونی و مرطوب.
ساختار خود قفل: قابل اطمینان قفل در محل بدون ابزار اضافی، جلوگیری از شل شدن و غلط قرار دادن.
طراحی مقاوم به ولتاژ بالا: سازگار با سطوح ولتاژ رایج در سیستم های انرژی جدید (بنظر جدول عملکرد الکتریکی).
عایق بندی عالی و مقاومت در برابر گرما: مواد نایلونی ضد شعله، طیف گسترده ای از دما و خواص ضد پیری.
طرح بندی پین ماژولار: طرح بندی 2+1+5 پین، پشتیبانی از کابل برق + سیگنال / کنترل یکپارچه.
نصب دوستانه: مناسب برای نصب پانل و اتصال کابل، چرخه های ورودی / حذف بالا و طول عمر طولانی.
پارامترها:
| کابل OD | Ø6.0-14.0MM |
| مواد سخت افزاری | پوشش طلا بر روی مس |
| مقاومت تماس | ≤ 10 mΩ |
| حالت اتصال | قفل کردن فشار |
| رتبه بندی عملیاتی | -40-+105 |
| درجه ضد شعله | UL94 V-0 |
گزارش آزمون عملکرد (بررسی کارخانه)
| پارامتر | مقادیر یا محدوده های معمولی مشترک | یادداشت ها |
| درجه بندی ولتاژ | 250 ولت / 400 ولت / 450 ولت | برخی از مدل ها از سطوح ولتاژ بالا پشتیبانی می کنند (مانند سیستم های خورشیدی یا برق) |
| رتبه بندی فعلی | آزمایش پین اصلی قدرت (2 پین) | 30A ~ 35A |
| مقاومت تماس | ≤5 mΩ | برخی از طرح های کانکتورهای بیرونی نیاز به ≤ 5 mΩ برای کاهش گرما و افت ولتاژ دارند |
| آزمایش پین سیگنال | آزمایش پین با قدرت پایین (5 پین) | 3A ~ 5A |
| ولتاژ مقاومت دی الکتریک | چندین هزار ولت (به عنوان مثال 1.5 کلوولت / 60 ثانیه و غیره) | پاسخ به افزایش ولتاژ یا ولتاژ بیش از حد موقت |
| مقاومت عایق | ≥10 MΩ / 500 VDC | جلوگیری از نشت و خرابی عایق |
| دمای کار | ¥40°C تا +105°C (یا بالاتر) | برای محیط های بیرونی با تغییرات دمایی |
| حفاظت از ورود | IP68 | نشان می دهد که می تواند در شرایط مشخص برای مدت طولانی در آب غوطه ور شود و از ورود گرد و غبار جلوگیری کند |
| تست دوام رسانه / رطوبت / اسپری نمک | اغلب از آزمون اسپری نمک / آزمایش پیری رطوبت بالا عبور می کند | برای اطمینان طولانی مدت در فضای باز |
خدمات پس از فروش
- مدت گارانتی: 12 ماه گارانتی از تاریخ ارسال (به استثنای آسیب ناشی از خطای انسانی).
- تعیین عیب: اگر در طول استفاده از یک مشکل کیفیت کشف شود، کاربر باید عکس ها / فیلم های محصول معیوب و شماره دسته را ارائه دهد. ما در عرض 48 ساعت (روز کاری) پاسخ خواهیم داد.
- رسیدگی به محصولات معیوب: پس از تایید یک مشکل کیفیت از طرف ما، مشتری می تواند انتخاب کند که محصول تعمیر شود، جایگزین شود یا یک بازپرداخت متناسب دریافت کند.
- مشتری مشکل و اثبات را ارسال می کند (عکس ها / فیلم ها / گزارش آزمایش)
- تيم فني ما علتش رو مشخص ميکنه و راه حل ميده
- اگر بازگشت یا مبادله مورد نیاز باشد، آن را با توجه به روش لجستیکی که توسط هر دو طرف توافق شده است، اداره می شود.
- پشتیبانی فنی: مشاوره فنی رایگان (انتخاب محصول، نمودار های سیم کشی، پیشنهادات نصب) ارائه می شود. پشتیبانی در محل در صورت لزوم (بر اساس شرایط قرارداد).
- قطعات یدکی و تامین بلند مدت: برای پروژه های بلند مدت، قطعات یدکی و قراردادهای تامین اولویت پذیر می توانند برای تضمین تامین بلند مدت و ثبات قیمت امضا شوند.
