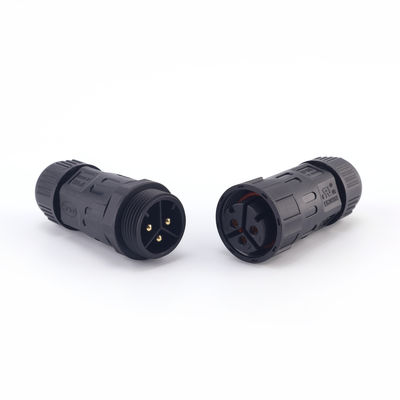

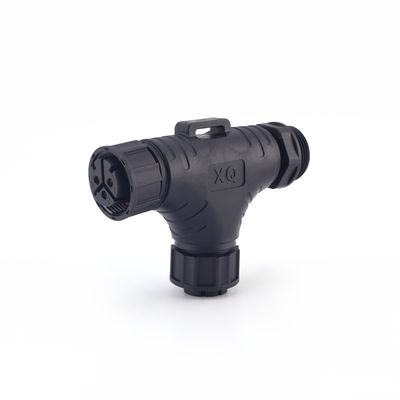

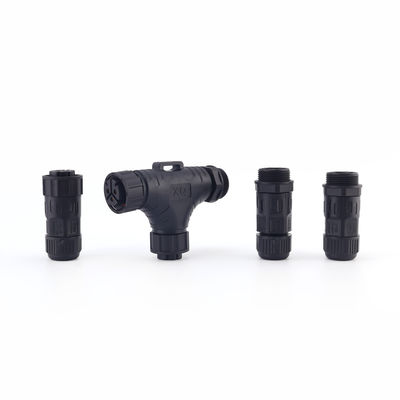

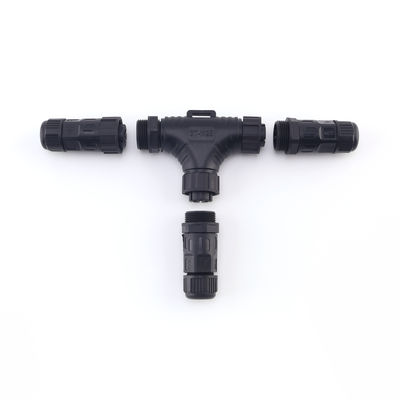

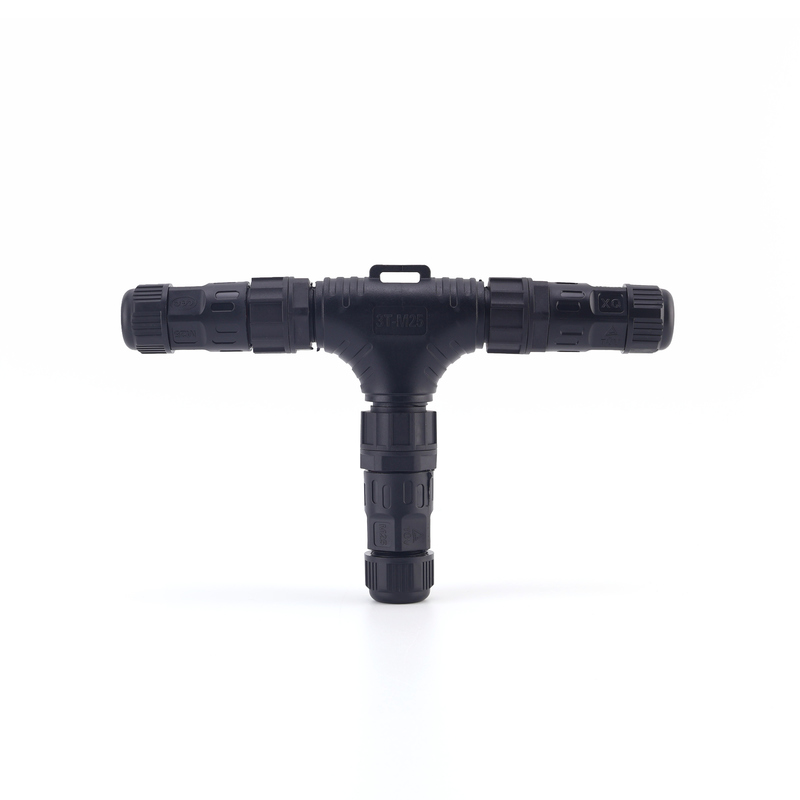

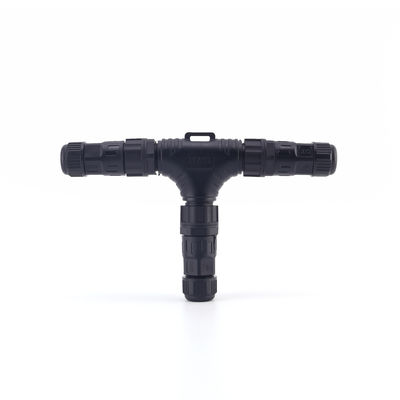

قیمت کارخانه IP68 3 راه M25 کانکتور ضد آب نصب شده روی پنل T شکل نر ماده کانکتورهای کابل ضد آب در فضای باز
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Xiangqian |
| گواهی: | UL |
| شماره مدل: | پلاگین M25 T |
پرداخت:
| مقدار حداقل تعداد سفارش: | 100 قطعه |
|---|
|
اطلاعات تکمیلی |
|||
| مارک: | شیانگ کیان | نام رابط: | اتصالات ضد آب M25 IP68 |
|---|---|---|---|
| مادی: | PA66 ، نایلون | درجه IP: | IP68 |
| اود: | 6.0mm -4.0mm | هسته رابط: | 2-6 پین |
| گواهینامه ها: | UL، TUV | نمونه: | رایگان |
| زمان تحویل: | 3-5 روز | ||
توضیحات محصول
قیمت کارخانه IP68 3 Ways M25 کانکتور ضد آب نصب شده روی پنل T شکل نر ماده کانکتورهای کابل ضد آب در فضای باز
1. موقعیت یابی و عملکرد محصول
این نوع کانکتور عمدتاً برای اتصالات انشعاب سه طرفه در خطوط برق در فضای باز استفاده می شود، به طور خاص برای سیم کشی با یک ورودی و دو خروجی یا یک ورودی و چندین خروجی.
معمولاً در کاربردهایی مانند چراغ های خیابانی LED، روشنایی محوطه، تجهیزات انرژی خورشیدی، توزیع برق در فضای باز، تیرهای هوشمند و تجهیزات نظارتی استفاده می شود.
به درجه IP68 بالایی برای مقاومت طولانی مدت در برابر نفوذ محیطی، مانند باران، رطوبت و گرد و غبار نیاز دارد.
2. ساخت و مواد
محفظه معمولاً از PA66 (مواد تقویت شده با نایلون) ساخته شده است که مقاومت عالی در برابر آب و هوا، اشعه ماوراء بنفش و ضربه را ارائه می دهد.
آب بندی ها معمولاً از حلقه های O یا واشرهای سیلیکونی یا فلورورابر برای آب بندی استفاده می کنند.
تماس های داخلی معمولاً از برنج یا آلیاژ مس (گاهی اوقات با نیکل یا قلع/نقره اندود شده) ساخته می شوند تا از هدایت خوب و مقاومت در برابر خوردگی اطمینان حاصل شود.
اتصالات ممکن است شامل قفل رزوه ای، فشاری-کششی، اتصال سریع یا طرح های صفحه فشار برای نصب و نگهداری آسان باشد.
مکانیزم های گیره یا قفل کابل (مانند حلقه های فشرده سازی، مهره های قفل و آستین های آب بندی) باید آب بندی و تثبیت مکانیکی را با وجود لرزش و انبساط و انقباض حرارتی تضمین کنند.
در یک کانکتور T شکل، معمولاً سوراخ های کابل در سه جهت وجود دارد که هر کدام دارای یک ساختار آب بندی هستند. فضای داخلی کانکتور را می توان با یک ورودی و دو خروجی یا یک ساختار انشعاب مساوی طراحی کرد.
پارامترها:
| OD کابل | Ø6.0-14.0MM |
| جنس سخت افزار | آبکاری طلای مس |
| مقاومت تماس | ≤ 10 mΩ |
| حالت اتصال | قفل فشاری |
| عملکرد نامی | -40-+105 |
| درجه بازدارنده شعله | UL94 V-0 |
گزارش تست عملکرد (تست کارخانه)
| پارامتر | مقادیر یا محدوده های معمولی رایج | یادداشت |
| رتبه ولتاژ | 250 ولت / 400 ولت / 450 ولت | برخی از مدل ها از سطوح ولتاژ بالا (مانند سیستم های خورشیدی یا برق) پشتیبانی می کنند |
| رتبه جریان | 10A-40A |
بستگی به سطح مقطع هادی، سطح تماس و شرایط اتلاف حرارت دارد. برخی از مدل های M25 می توانند در 2/3/4 هسته به 41 آمپر برسند. |
| مقاومت تماس | ≤10 mΩ | نیاز به مقاومت تماس کم برای کاهش تولید گرما |
| ولتاژ مقاومت دی الکتریک | چند هزار ولت (به عنوان مثال 1.5 کیلو ولت / 60 ثانیه و غیره) | پاسخ به نوسانات یا اضافه ولتاژهای گذرا |
| مقاومت عایق | ≥10 MΩ / 500 VDC | جلوگیری از نشتی و خرابی عایق |
| دمای عملیاتی | –40°C تا +105°C (یا بالاتر) | برای محیط های بیرونی با تغییرات دما |
| حفاظت از نفوذ | IP68 | نشان می دهد که می تواند برای مدت طولانی تحت شرایط مشخص شده در آب غوطه ور شود و از ورود گرد و غبار جلوگیری کند |
| دوام رسانه / رطوبت / تست اسپری نمک | اغلب تست اسپری نمک / تست پیری رطوبت بالا را پشت سر می گذارد | برای قابلیت اطمینان طولانی مدت در فضای باز |
خدمات پس از فروش و استراتژی تضمین کیفیت
خدمات پس از فروش و تضمین کیفیت یک تولید کننده قابل اعتماد برای این نوع کانکتور معمولاً شامل موارد زیر است:
1. آزمایش نمونه / تأییدیه قبل از نمونه
قبل از خرید مقادیر زیاد، تولیدکنندگان اغلب نمونه هایی را برای آزمایش مشتری ارائه می دهند تا مناسب بودن، سازگاری و اینکه آیا شاخص های عملکرد الزامات سایت را برآورده می کنند یا خیر را تأیید کنند.
2. دوره گارانتی / ضمانت
اکثر تولیدکنندگان یک دوره گارانتی (به عنوان مثال، یک، دو یا حتی بیشتر) ارائه می دهند. در طول دوره گارانتی، اگر محصول به دلیل مشکلات ذاتی کیفیت (نه ناشی از خطای انسانی) خراب شود، محصول به صورت رایگان تعویض یا تعمیر می شود.
3. تعمیر / خدمات تعمیر
برای کانکتورهایی که در حین استفاده با مشکل مواجه می شوند، مشتریان می توانند قطعه آسیب دیده را برای بازرسی و تعمیر یا تعویض به سازنده بازگردانند.
4. پشتیبانی فنی / خدمات مشاوره
ارائه خدمات فنی مانند راهنمایی نصب، عیب یابی، توصیه های انتخاب و پشتیبانی در محل برای کمک به کاربران در حل مشکلات کاربردی عملی.
5. سفارشی سازی / خدمات OEM/ODM
برای مشتریانی که نیازهای خاصی دارند (مانند قطرهای سیم خاص، سطوح حفاظت، محیط های شدید یا رابط های تخصصی)، تولیدکنندگان معمولاً طراحی سفارشی، توسعه قالب و اصلاحات آرایشی یا ساختاری را ارائه می دهند.
6.ارائه گواهی / گزارش کیفیت
ارائه گزارش های بازرسی محصول، گزارش های تست عملکرد (مانند تست های مقاومت ولتاژ، تست های عایق، تست های اسپری نمک و تست های چرخه عمر) و گواهینامه های استاندارد (مانند گواهینامه های CE، RoHS، UL و ISO).
7. ردیابی دسته ای / ردیابی کیفیت
تولیدکنندگان باید یک سیستم مدیریت دسته ای ایجاد کنند، که هر دسته از محصولات به طور منحصر به فرد شناسایی می شوند تا امکان ردیابی مواد اولیه، فرآیندهای تولید و سوابق آزمایش را فراهم کنند، تا مدیریت مسائل کیفیت و فراخوان ها را تسهیل کنند.
8. موجودی و پشتیبانی قطعات یدکی
حفظ موجودی کافی از قطعات یدکی برای ارائه قطعات جایگزین به موقع به مشتریان. قطعات یدکی پشتیبان را می توان برای سفارشات با حجم زیاد ترتیب داد.
9. سیاست تعویض / بازگشت
شرایط بازگشت و تعویض را در قرارداد برای مسائل مربوط به کیفیت یا استفاده نامناسب، مانند بازگشت یا تعویض بدون قید و شرط در یک دوره معین، به شدت تعریف کنید.
10. راهنمایی آموزش / ساخت
ارائه آموزش یا دفترچه راهنما به مشتریان یا نصب کنندگان در مورد نصب صحیح، نگهداری، بررسی آب بندی و آزمایش طولانی مدت برای کاهش خرابی های ناشی از نصب نادرست.
